Código de Colores Para Resistencias Eléctricas

Este código de colores de Resistencias es usado en el campo de la electrónica para indicar los valores de los componentes electrónicos, ósea su resistencia eléctrica en Ohmios, aunque suele ser usado en resistencias eléctricas también se utiliza para otros componentes como condensadores, inductores, diodos y otros.

Introducción

Como su nombre lo indica este código funciona a base de asignar valores numéricos a ciertos colores ya establecidos, entre los cuales con operaciones matemáticas básicas dan como resultado un valor final que simboliza la magnitud de la resistencia eléctrica.

Recordemos que la Resistencia eléctrica (expresada en ohmios), es la oposición al paso libre de la corriente eléctrica (expresada en amperios), a través de un conductor eléctrico, dando como resultado un Voltaje (expresado en Volts o Voltios).

¿Cómo se lee? Todas las resistencias eléctricas vienen con cuatro o cinco cintas de colores, para poder leer correctamente debemos saber que los colores plateado y plateado son los últimos ósea de la derecha, para que su lectura sea de izquierda a derecha. También debemos saber que la primea banda esta mas cerca al borde de la resistencia mientras que la última esta mas alejada del borde, ya que en algunas resistencias la última banda es una de color diferente al plateado o dorado.

Observemos la siguiente resistencia eléctrica con cuatro bandas de colores, la primera y segunda banda, agregan el valor numérico asignado según el color, la tercera banda multiplica este valor y la banda de tolerancia, da un porcentaje para sumar y restar a la resistencia, esto dará un margen mínimo o máximo de resistencia eléctrica.

Tabla de Código de Colores para resistencias con 4 Bandas

En la siguiente tabla especificamos los valores asignados a resistencias eléctricas de 4 bandas, encuentra el lado derecho de la resistencia eléctrica, para usar esta tabla.



Básicamente la lectura de estas resistencias, se efectúa igual que una resistencia con 4 bandas, pero notemos que en estas resistencias eléctricas, los colores plateado y dorados no ofrecen tolerancia.

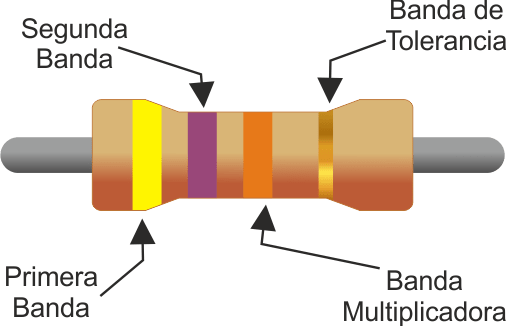

1) Calcular los valores de la siguiente Resistencia eléctrica de 4 bandas



Solución:

La primera y segunda banda agrega el valor numérico asignado según el color, la tercera banda multiplica este valor y la banda de tolerancia da un porcentaje para sumar o restar a la resistencia y asid ara un margen mínimo o máximo de resistencia eléctrica.

La primera banda de color amarillo agrega un valor de 4, la segunda banda de color violeta agrega un valor de 7, la tercera banda multiplica el valor 74 por 1,000 ohmios y la cuarta banda nos da una tolerancia mini y máxima del 5 %, obteniendo la siguiente operación matemática:

1. 74x1,000 ohmios = 47,000 ohmios
2. Sacando el 5% de 47,000 ohmios tenemos= 2,350 ohmios de tolerancia mínima y máxima.
3. Esta resistencia vale 47,000 ohmios con una tolerancia mínima de  44,650 ohmios y una tolerancia máxima de 49,350 ohmios.
